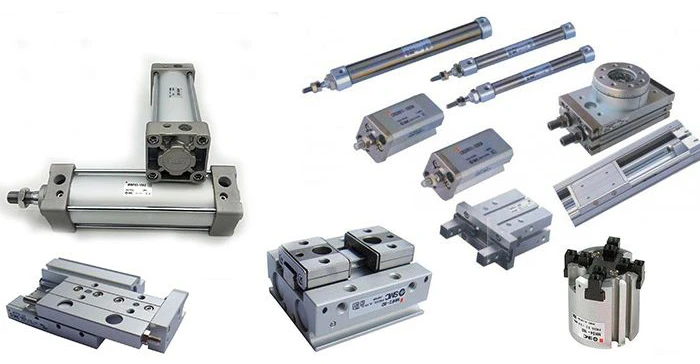

تصنيفاسطوانات هوائية
الأسطوانة الهوائية هي أحد المكونات المستخدمة لتحقيق الحركة الخطية والقيام بالشغل. هيكلها وشكلها يأتي في أشكال مختلفة، وهناك العديد من طرق التصنيف. تلك شائعة الاستخدام هي كما يلي.
① وفقًا للاتجاه الذي يعمل فيه الهواء المضغوط على الوجه النهائي للمكبس، يمكن تصنيف أسطوانات الهواء المضغوط إلى أسطوانات هوائية مفردة - وأسطوانات هوائية مزدوجة - مزدوجة المفعول. يتم تحريك حركة -أسطوانة هوائية واحدة في اتجاه واحد فقط بواسطة ضغط الهواء، ويتم إعادة ضبط المكبس بواسطة قوة الزنبرك أو الجاذبية. يتم إجراء التبادل للمكبس في -أسطوانة هوائية مزدوجة المفعول بالكامل عن طريق الهواء المضغوط.
② وفقًا للميزات الهيكلية، يمكن تصنيفها إلى أسطوانات هوائية مكبسية، وأسطوانات هوائية ريشية، وأسطوانات هوائية غشائية، وأسطوانات هوائية للتخميد بالغاز-، وما إلى ذلك.
③ وفقًا لطريقة التثبيت، يمكن تصنيفها إلى أسطوانات هوائية من نوع مقعد الأذن، وأسطوانات هوائية من نوع الفلنجة، وأسطوانات هوائية من نوع دبوس العمود، وأسطوانات هوائية من نوع الفلنجة.
④ وفقًا لوظائف الأسطوانات الهوائية، يمكن تصنيفها إلى أسطوانات هوائية عادية وأسطوانات هوائية خاصة. تشير الأسطوانات الهوائية الشائعة بشكل أساسي إلى الأسطوانات الهوائية ذات المكبس المفرد- والأسطوانات الهوائية ذات المفعول المزدوج-. تشتمل الأسطوانات الهوائية الخاصة على أسطوانات هوائية تعمل بالغاز - وأسطوانات هوائية للتخميد السائل، وأسطوانات هوائية غشائية، وأسطوانات هوائية ذات تأثير، وأسطوانات هوائية معززة، وأسطوانات هوائية متدرجة، وأسطوانات هوائية دوارة، وما إلى ذلك.
يمكن تصنيف الأسطوانات التي تؤدي حركة خطية ترددية أيضًا إلى أربعة أنواع: أسطوانات هوائية أحادية المفعول-، وأسطوانات هوائية مزدوجة المفعول-، وأسطوانات هوائية غشائية، وأسطوانات هوائية تصادمية.
① أسطوانة هوائية -مفردة: تحتوي على قضيب مكبس في طرف واحد فقط. يتم توفير الهواء من جانب واحد من المكبس لتجميع الطاقة وتوليد الضغط. يدفع الضغط المكبس لإنتاج قوة الدفع، والتي تمتد للخارج وتعود بواسطة الزنبرك أو وزنه.
② أسطوانة هوائية مزدوجة المفعول: تقوم بتزويد الهواء بالتناوب من كلا جانبي المكبس وتخرج القوة في أحد الاتجاهين أو كليهما.
③ أسطوانة هوائية من النوع - ذات الحجاب الحاجز: تستخدم الحجاب الحاجز بدلاً من المكبس، وتخرج القوة في اتجاه واحد فقط، ويتم إعادة ضبطها بواسطة زنبرك. لديها أداء ختم جيد، ولكن ضربة قصيرة.
④ أسطوانة الهواء المضغوط: هذا نوع جديد من المكونات. فهو يحول طاقة ضغط الغاز المضغوط إلى طاقة حركية لحركة المكبس ذات السرعة العالية- (10 إلى 20 مترًا في الثانية)، وبالتالي يبذل شغلًا.
⑤ أسطوانة هوائية بدون قضبان: المصطلح العام لأسطوانات الهواء التي لا تحتوي على قضبان مكبس. هناك نوعان رئيسيان: الأسطوانات الهوائية المغناطيسية والأسطوانات الهوائية الكابلية.
تسمى الأسطوانة الهوائية التي تقوم بالتأرجح الترددي بالأسطوانة الهوائية المتأرجحة. ينقسم التجويف الداخلي إلى قسمين بواسطة الشفرات، ويتم تزويد الغرفتين بالهواء بالتناوب. يقوم عمود الإخراج بحركة تأرجح بزاوية تأرجح أقل من 280 درجة. بالإضافة إلى ذلك، هناك أسطوانات هوائية دوارة، وأسطوانات هوائية تعمل بالغاز- لتخميد السوائل، وأسطوانات هوائية متدرجة، وما إلى ذلك.
رقم تصنيف الاسطوانة الهوائية
عادةً، تحدد كل شركة اسم السلسلة بناءً على وضعها الخاص، ثم تضيف تجويف/شوط/نوع الملحقات لأسطوانة الهواء المضغوط، وما إلى ذلك. لنأخذ أسطوانات الهواء المضغوط SMC كمثال للتوضيح:
هناك أنواع عديدة من الأسطوانات الهوائية SMC. وفقًا لحجم قطر أسطوانة الهواء المضغوط، يمكن تصنيفها إلى أسطوانات هوائية صغيرة، وأسطوانات هوائية صغيرة، وأسطوانات هوائية متوسطة، وأسطوانات هوائية كبيرة.
وفقًا لوظائفها، يمكن تصنيفها على النحو التالي: أسطوانات هوائية قياسية، وأسطوانات هوائية موفرة للمساحة، وأسطوانات هوائية مع قضبان توجيه، وأسطوانات هوائية مزدوجة، وأسطوانات هوائية بدون قضبان، وما إلى ذلك
يتم تعريف أرقام العلامات بشكل أساسي داخليًا بواسطة SMC، ولكن هناك أيضًا قواعد يجب اتباعها.
1. MDBB تعني أسطوانة هوائية قياسية لقضيب السحب.
2. يمثل D أسطوانة هوائية ذات حلقة مغناطيسية.
3. 32 يمثل قطر أسطوانة الهواء المضغوط، أي القطر.
4.50 يمثل شوط أسطوانة الهواء، أي الطول الذي يمتد به قضيب المكبس.
5. "Z" يمثل النموذج الجديد
6. يرمز M9BW إلى المفتاح التعريفي، والذي تم تركيبه على الأسطوانة الهوائية.
إذا كان نموذج الأسطوانة الهوائية يبدأ بـ MDBL، أو MDBF، أو MDBG، أو MDBC، أو MDBD، أو MDBT، فهذا يشير إلى أنها تمثل طرق تثبيت مختلفة. لذلك، اسمحوا لي أن أشرح ما تعنيه هذه الحروف، على التوالي.
يتم تصنيف أرقام الأسطوانات الهوائية لـ SMC وفقًا للمبادئ
1. "L" يرمز إلى تركيب القدم المحورية
2. يمثل "F" نوع الحافة الجانبية لقضيب الغطاء الأمامي-
3. يمثل "G" نوع الحافة الجانبية للغطاء الخلفي
4. C يرمز إلى حلق واحد CA
5. D يرمز إلى زوج من الأقراط CB
6. "T" يرمز إلى نوع محور الأذن المركزي
أعلاه هو تصنيف الأسطوانات الهوائية، وأرقام التصنيف لمحتوى الأسطوانات الهوائية. لمعرفة المزيد من المعلومات ذات الصلة، قم بزيارةhttps://www.joosungauto.com/.
