شرح تفصيلي لمبدأ العمل ومعلمات النموذج والهيكل الداخلي لصمامات الملف اللولبي الهوائية

شرح مفصل لمبدأ العمل، ومعلمات النموذج، والهيكل الداخلي للصمامات الملف اللولبي الهوائية

كمكون أساسي في أنظمة الهواء، يكمن مبدأ عمل صمامات الملف اللولبي الهوائي في التطبيق المبتكر للقوة الكهرومغناطيسية. عندما يتم تنشيط صمام الملف اللولبي، يولد الملف قوة مغناطيسية، مما يجذب قلب الحديد للتحرك، وبالتالي يمكن للهواء المضغوط المرور عبر قلب الصمام والدخول إلى صمام الملف اللولبي. بمجرد إلغاء تنشيط صمام الملف اللولبي-، تختفي القوة المغناطيسية على الفور، ويغلق الزنبرك قلب الصمام بإحكام، مما يمنع الهواء من المرور.

يتكون صمام الملف اللولبي الهوائي بشكل أساسي من مغناطيس كهربائي وجسم صمام. يتكون الجزء الكهرومغناطيسي من قلب حديدي وملف وقوس لتثبيت القلب الحديدي. عندما يتم تنشيط الملف، يتم إنشاء قوة مغناطيسية، وينجذب القلب الحديدي، وفي الوقت نفسه، يمكن للهواء المضغوط عند مدخل الهواء أن يدخل بسلاسة إلى صمام الملف اللولبي. بعد انقطاع التيار الكهربائي، تختفي القوة المغناطيسية، ويغلق ضغط الزنبرك قلب الصمام بإحكام، مما يمنع الهواء من المرور.

بالإضافة إلى ذلك، فإن صمام الملف اللولبي الهوائي مُجهز أيضًا بحلقات مانعة للتسرب وحشيات، والتي تم تصميمها لضمان أداء الختم بين قلب الصمام ومقعد الصمام. يجب أن تتمتع هذه المواد بمعامل احتكاك منخفض ومقاومة ممتازة للتآكل لضمان عدم حدوث أي تآكل أو تشوه أثناء الاستخدام على المدى الطويل-.

في الختام، تتحكم صمامات الملف اللولبي الهوائية ببراعة في اتجاه تدفق الهواء المضغوط من خلال القوة الكهرومغناطيسية، ولها العديد من المزايا مثل الهيكل المدمج، الحجم الصغير، الوزن الخفيف، التشغيل الحساس، وسهولة الصيانة. إنه يلعب دورًا حاسمًا في أنظمة الهواء ويستخدم على نطاق واسع في-التشغيل والإيقاف والعكس وتنظيم الغاز وما إلى ذلك.

شخصان مع خمسة اتصالات

يُعد الهيكل "الموضعين-الخامس-الاتجاه" لصمام الملف اللولبي الهوائي أحد تصميماته الفريدة. هذا الهيكل يعني أن صمام الملف اللولبي يحتوي على موقعي عمل وخمس قنوات، وهي: مدخل الهواء، ومخرج الهواء، والمنفذ P، والمنفذ A، والمنفذ B. من خلال الترتيب المبتكر والتحكم الدقيق، يمكّن هذا الهيكل صمامات الملف اللولبي من أداء وظائف مثل تشغيل الغاز - وإيقافه وعكسه وتنظيمه، وبالتالي تلبية متطلبات مختلف أنظمة الهواء المعقدة.

شخصان مع خمسة اتصالات

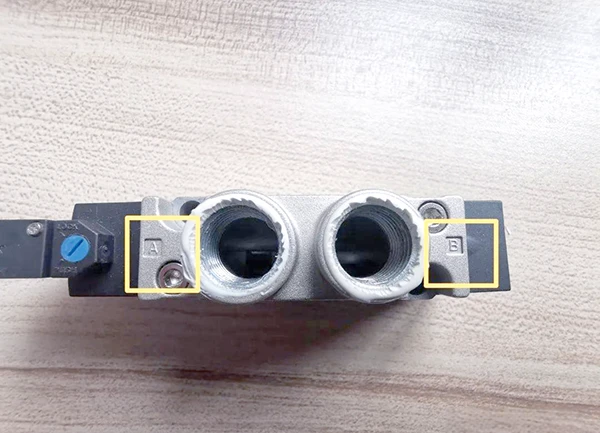

يشير "الوضعان" هنا إلى موضع تبديل صمام الملف اللولبي، أي أن صمام الملف اللولبي له حالتان. يشير "5 اتجاهات" إلى عدد قنوات الواجهة الخارجية لصمام الملف اللولبي، بما في ذلك مدخل الهواء ومخرج الهواء ومنفذ العادم المحتمل، بإجمالي خمس قنوات. في الرسم التوضيحي، تم تمييز هذه القنوات على التوالي بـ A وB وR وS وT.

شخصان مع خمسة اتصالات

يشير "الوضعان" هنا إلى الحالتين اللتين يمتلكهما صمام الملف اللولبي أثناء عملية التبديل، وهما مفتوح عادة ومغلق عادة. يشير "5 اتجاهات" إلى أن صمام الملف اللولبي هذا يحتوي على خمس قنوات واجهة خارجية، بما في ذلك مدخل هواء واحد، ومخرج هواء واحد، وربما منفذي عادم. تم تمييز هذه القنوات بوضوح على أنها A وB وR وS وT، على التوالي، في الرسم التخطيطي.

من بينها، يمثل P مصدر الهواء الإجمالي، بينما يتم توصيل A وB بالأسطوانات على التوالي. عندما لا يكون هناك كهرباء، يتم توصيل P وB، وكذلك A وR. بمجرد تنشيط صمام الملف اللولبي، سيتم تشكيل مسار بين P وA، وفي نفس الوقت، سيتم أيضًا توصيل B وS.

عندما لا يتم تشغيل صمام الملف اللولبي، يكون P وB، وكذلك A وR، على اتصال. ومع ذلك، عندما يتم تشغيل صمام الملف اللولبي، سيتم تشكيل ممر بين P وA، وفي نفس الوقت، سيتم أيضًا توصيل B وS.

يوجد أعلاه شرح تفصيلي لمبدأ العمل ومعلمات النموذج والبنية الداخلية لصمامات الملف اللولبي الهوائي. لمعرفة المزيد من المعلومات ذات الصلة، قم بزيارةhttps://www.joosungauto.com/.
