طريقة الأسلاكصمامات الملف اللولبيهو في الواقع الأبسط بين جميع صمامات التحكم الآلي. بشكل عام، طرق الأسلاك التي نتواصل معها هي نوعان فقط: نوع الرصاص ونوع صندوق الأسلاك. كيفية توصيل صمام الملف اللولبي الهوائي؟ تلخيص وتعميم كيفية توصيل صمام الملف اللولبي الهوائي بطريقة بسيطة ومفهومة.
وفقًا لنوع الأسلاك، هناك نوعان شائعان من الأسلاك لصمامات الملف اللولبي: نوع الرصاص ونوع صندوق الأسلاك.
أولا، المبدأ هو نفسه. نوع الرصاص هو في الواقع فصل القابس الموجود في صندوق الأسلاك وتوصيل سلك الطاقة من داخل الملف لتشكيل نوع متكامل.
1. نوع الرصاص. يتم استخدامه في الغالب للأنواع المقاومة للماء والانفجارات (المضادة للاشتعال). ميزته هي أن سلك الرصاص يمكن توصيله مباشرة بنظام التحكم. العيب هو أنه إذا كانت المسافة من نظام التحكم بعيدة نسبيًا، فستكون هناك حاجة إلى أسلاك إضافية.
2. نوع صندوق الأسلاك: في الوقت الحاضر، طريقة الأسلاك الأكثر استخدامًا هي هذه الطريقة، والتي تعتمد موصلات DIN. مهما كان نظام التحكم بعيد، فلن يتأثر؛ لن تكون هناك أسلاك مقطوعة في المنتصف، ولن تتم إضافة أي عقد إضافية.
اتصال الطاقة (DN32-DN150):
قبل توصيل مصدر الطاقة، يرجى التأكد مما إذا كانت الطاقة المقدرة للصمام متوافقة مع الطاقة الموردة.
1. قم بإيقاف تشغيل الطاقة وفك صندوق التوصيل.
2. على جسم التوصيل، ستجد لوحة دائرة المقوم كما هو موضح في الشكل.
3. قم بتوصيل السلك المباشر والسلك المحايد بالطرفين 1 و2، على التوالي. هذه هي أسلاك التأريض. احرص على عدم عكس اتصال السلك المباشر والسلك المحايد . 4. أعد تثبيت صندوق التوصيل. ملحوظة: لإطالة عمر خدمة الصمام، يرجى تركيب جميع الحشيات بشكل صحيح.
توصيل الطاقة (DN200): طريقة توصيل الأسلاك هي نفس طريقة توصيل جهد الخرج 12Vde أو 24Vde من DN15 إلى DN25 (الجزء ب).
ثانيًا، يتم تصنيفها حسب نوع الملف، وتشمل العناصر الشائعة التحكم في مفتاح الملف الفردي-(90% من المنتجات المتوفرة في السوق من هذا النوع)، ونوع التثبيت الفردي-الملف الذاتي-، ونوع التثبيت المزدوج-الملف الذاتي-.
تعتبر أسلاك نوع التحكم في مفتاح الملف-المفرد هي الأكثر شيوعًا. سواء كان نوع الرصاص أو نوع صندوق الأسلاك، فهو يحتوي على ثلاثة أسلاك.
إذا تم التحكم فيه عن طريق التيار المباشر، مثل DC24V، فهناك أقطاب موجبة، وأقطاب سالبة، وأسلاك أرضية. لا يوجد فرق بين الأقطاب الإيجابية والسلبية. تذكر عدم التمييز بين الأقطاب الإيجابية والسلبية!
② إذا تم التحكم فيه عن طريق التيار المتردد، مثل AC220V، فهناك أسلاك محايدة وأسلاك حية وأسلاك أرضية. لا يوجد فرق بين الأسلاك المحايدة والحيوية. وبالمثل، لا يوجد تمييز بين الأسلاك المحايدة والأسلاك الحية.
2. الأسلاك الخاصة بصمامات الملف اللولبي من نوع التحكم -المفردة-الذاتية؛ هذا النوع ينطبق فقط على أنظمة التحكم بالتيار المستمر. يحتوي على ثلاثة أسلاك، وهي A وB وC، ومن بينها B هو الطرف المشترك.
عندما يتم توصيل A بالطرف الموجب و B بالطرف السالب، يكون صمام الملف اللولبي مفتوحًا. بعد انقطاع التيار الكهربائي، يظل صمام الملف اللولبي مفتوحًا ولا يحتاج إلى كهرباء لصيانته في هذا الوقت.
② قم بتوصيل C بالطرف الموجب وB بالطرف السالب. صمام الملف اللولبي مغلق. بعد انقطاع التيار الكهربائي، يظل صمام الملف اللولبي مغلقًا. وبالمثل، في هذا الوقت، لا يستهلك صمام الملف اللولبي الكهرباء.
ملاحظة: يتم استخدام صمامات الملف اللولبي ذاتي التثبيت-الفردية-في الغالب في أنظمة التحكم في النبض التي تعمل لفترات طويلة ولديها طاقة غير كافية.
3. ملف مزدوج-ذاتي-يحمل الأسلاك من نوع التحكم؛ مبدأ التحكم يعادل مبدأ التثبيت الذاتي للملف -الفردي-، ولكن هذا النوع يعتمد التحكم المستقل في الملف للمفتاح. يتم استخدامه غالبًا للتحكم في النبض في بعض صمامات الملف اللولبي ذات درجة الحرارة العالية-وفي حقول الصمامات ذات الملف اللولبي ذات الضغط العالي-.
وهو يعادل توصيل مجموعتين من نوع التحكم في مفتاح الملف-المفرد، مع ملف واحد فقط يتحكم في حالة واحدة. بعد إيقاف التشغيل، سيبقى الصمام. في اللحظة التي يتم فيها تشغيل الملف العلوي، يفتح صمام الملف اللولبي؛ في اللحظة التي يتم فيها تشغيل الملف الجانبي، يغلق صمام الملف اللولبي.
طريقة الأسلاك لصمام الملف اللولبي الهوائي

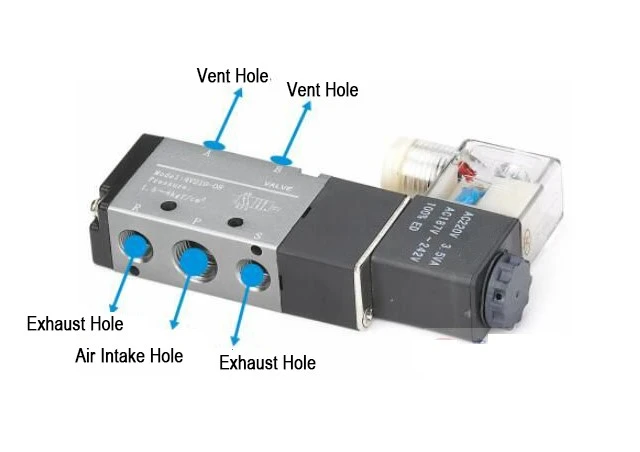

طريقة الأسلاك: مدخل واحد ومخرجين. أحد المدخلات هو مصدر الهواء، والمخرجان أحدهما لرأس الغشاء والآخر للتهوية. صمامات الملف اللولبي المثبتة مباشرة على خط الأنابيب هي بشكل عام صمامات ملف لولبي كهربائي، والتي يمكنها التحكم في حالتين فقط: التشغيل والإيقاف.
يوجد تجويف مغلق داخل صمام الملف اللولبي الهوائي، مع فتحات مفتوحة في مواضع مختلفة. تؤدي كل فتحة في صمام الملف اللولبي الهوائي إلى أنبوب زيت مختلف. يوجد في منتصف التجويف الصمام، ويوجد على كلا الجانبين مغناطيسين كهربائيين. عندما يتم تنشيط ملف جانب واحد من المغناطيس، سوف ينجذب جسم الصمام إلى هذا الجانب.
يقوم صمام الملف اللولبي الهوائي بسد أو تسريب فتحات تفريغ الزيت المختلفة عن طريق التحكم في حركة جسم الصمام، بينما تكون فتحة مدخل الزيت مفتوحة دائمًا. سوف يدخل الزيت الهيدروليكي إلى أنابيب تفريغ الزيت المختلفة ويدفع المكبس الموجود في الأسطوانة من خلال ضغط الزيت الموجود في صمام الملف اللولبي الهوائي.
بهذه الطريقة، يمكن التحكم في الحركة الميكانيكية لصمام الملف اللولبي بأكمله عن طريق تنظيم تيار المغناطيس الكهربائي لصمام الملف اللولبي الهوائي.
طريقة الأسلاك لصمام الملف اللولبي الهوائي: قم بتوصيله بملف الملف اللولبي الهوائي. يوجد إجمالي ثلاث نقاط على ملف الملف اللولبي الهوائي. قم بتوصيل النقطتين على اليسار واليمين، ولا تقم بتوصيل النقطة الوسطى.
يستخدم مشغل المكبس الهوائي الهواء المضغوط كمصدر للطاقة. من خلال حركة المكبس، يقوم بدفع ذراع الكرنك للدوران بمقدار 90 درجة، وبالتالي تحقيق الغرض المتمثل في فتح وإغلاق الصمام تلقائيًا.
تشمل المكونات الرئيسية للصمام الهوائي مسامير الضبط، ومبيت المحرك، وأذرع الكرنك، وكتل الأسطوانات، وأعمدة الأسطوانة، والمكابس، وقضبان التوصيل، والمفاصل العامة، وما إلى ذلك.
